一、設備概述：

金屬薄板擴孔率試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶擴孔率，滿足GB/T24524-2009《金屬材料薄板和薄帶擴孔試驗方法》和GB/T15825.4《金屬材料薄板成形性能與試驗方法 擴孔試驗》的標準要求制定，本標準規定了一種測定厚度為1.2 mm-6.0mm、寬度≤90mm的金屬薄板和薄帶極限擴孔率的試驗方法。

二、技術參數:

1、試樣板材厚度：1.2~6mm

2、試樣板材寬度：90-150mm

3、最大試驗力：300kN

4、最大壓邊力：200kN

5、沖壓力測量精度：±1%

6、壓邊力測量精度：±5%

7、擴孔力精度：±1%

8、凸模垂直度：≤0.05mm

9、凹模凸模同心度：≤0.1mm

10、擴孔率：300%

11、凸模最大行程：70mm

12、凹模加緊行程：45mm

13、凸模速度范圍：2-100mm/min(任一速率恒率控制)

14、凸模位移精度：±0.01mm

15、凸模、凹模和壓邊圈用磨具鋼不少于HRC55

三、設備的性能優點：

1、試驗機采用自動方式控制試驗力的加載，操作方便簡捷;

2、負荷傳感器測量試驗力，示值準確可靠;具有控制精度高、測量精確度高、應用范廣等特點;

3、計算機按國標試驗要求控制試驗過程，屏幕顯示各類試驗數據，繪制試驗力-時間等曲線，曲線自動數據處理;

4、具有完整的文件操作及數據存儲功能，便于用戶數據處理;

5、打印機打印試驗報告;

6、具有完整的安全保護裝置；

7、當試驗力超過每檔大試驗力的2%-5%時，過載保護，系統卸荷;

8、當位移達到前后極限位置時，行程保護，電機停機。

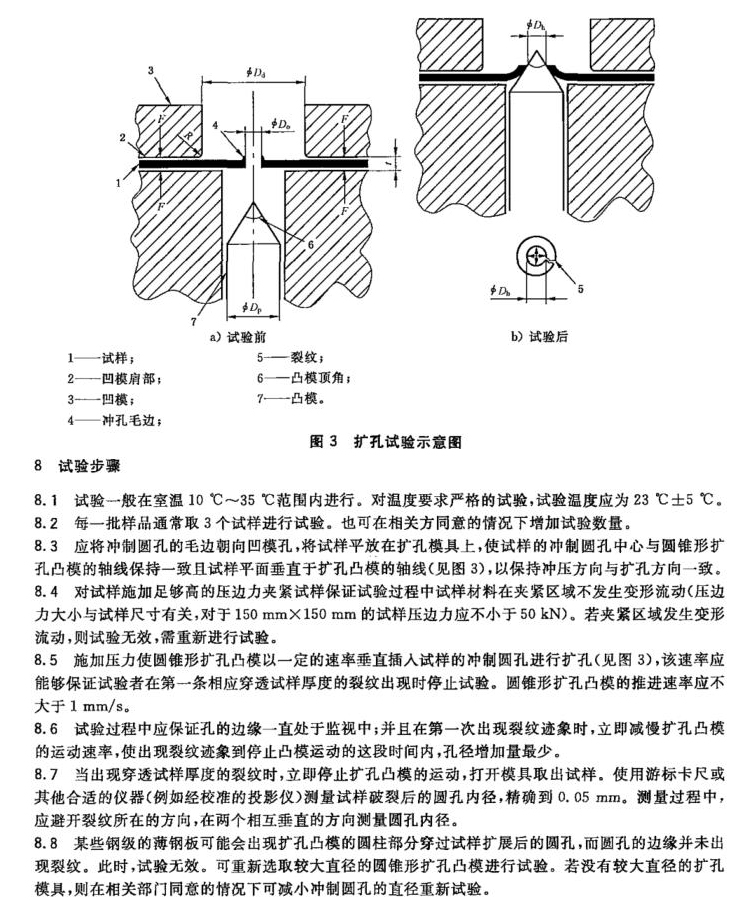

四、試驗方法介紹：符合GB/T24524-2009標準
