產品介紹：

移動式水泥桿檢測平臺專業為電力、通信水泥桿（電桿）的現場力學性能檢測設計，集成液壓加載、高精度傳感和智能控制技術，可快速完成抗彎、抗壓、抗裂、扭轉、撓度等試驗，滿足GB/T4623-2014等國家標準要求。適用于生產質檢、工程驗收、科研試驗等多場景。

執行標準：

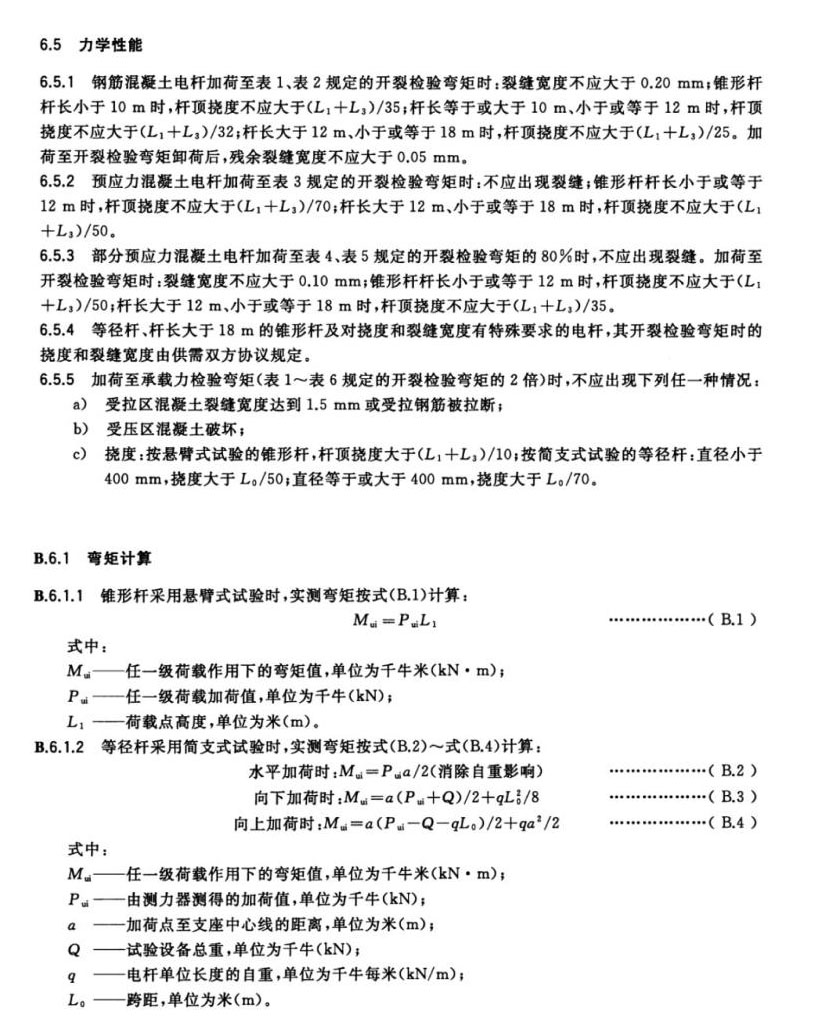

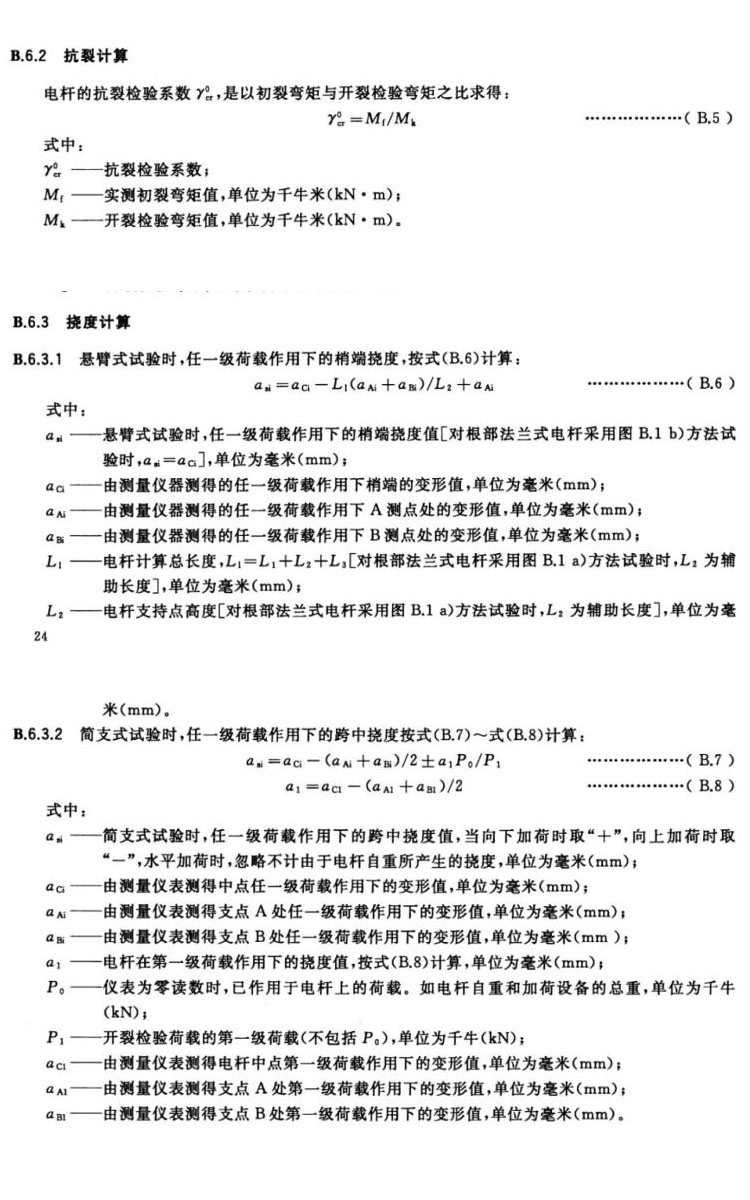

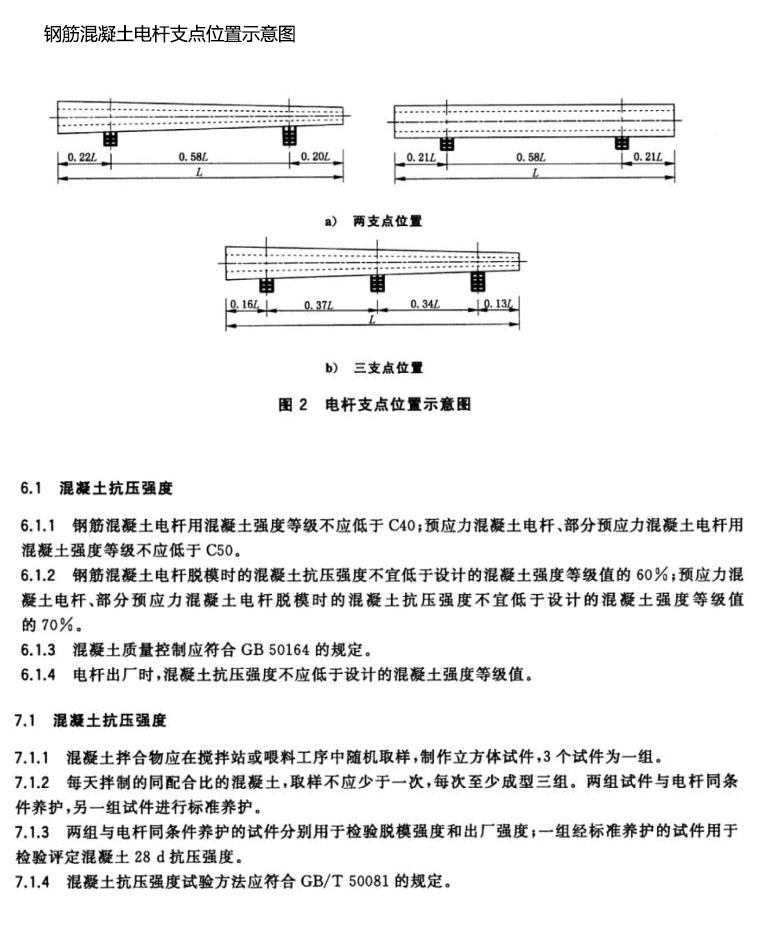

GB/T 4623-2014《環形混凝土電桿》

技術指標

1. 最大載荷：20kN

2. 測量范圍：1%~100%F.S

3. 過載能力：110%F.S

4. 加載速率：0-200mm/min

5. 設備展開占地尺寸：15米x5米

6. 位移分辨率 ：0.01mm

7. 位移精度：±1%

8. 力值分辨率 ：0.001kN

9. 力值準確度：±1%

10. 力控速率調節范圍：0.005%-5%FS/S

11. 力控速率控制精度：速率 <0.05%FS時，為±1%設定值以內

12. 位移速率控制精度：為設定值的±0.2%以內

13. 聯鎖保護：位移限位保護、力值過載保護、過熱保護、電壓過載保護

14. 數據采集頻率：≥100Hz

15. 工作環境溫度：-20℃—— +80

16. 加載速率：0-200mm/min

17. 電源: AC220V  15kW

移動式水泥桿檢測平臺主要功能：

1. 適用于混凝土電桿力學性能試驗。

2. 主要針對15米/稍徑230mm及以下電桿進行力學試驗。

3. 電桿在試驗過程中測量位移和拉力，達到數字可控，可視。

4. 通過YM-5000控制器，筆記本，無線模組，可保證試驗數據準確無誤。

5. 測量電桿拉力分段都能顯示于筆記本控制界面。

6. 具備試驗數據（曲線圖）下載功能。

結構組成：

1、機械結構設計

移動平臺：采用重型拖車或可升降底盤，配備液壓支腳確保穩定性。載重能力≥20T，適應不同長度水泥桿（6-15m）。

加載系統：

液壓加載單元：伺服液壓缸，可以模擬彎曲、壓縮載荷。

支撐結構：可調間距滾輪支架，適配不同桿徑（φ150-φ400mm）。

安全防護：防傾倒裝置、緊急制動按鈕、載荷過載保護。

2、測控系統：

控制軟件

基于 Windows 系統開發，界面簡潔直觀，支持用戶自定義試驗參數（如加載速率、試驗終止條件等）。實時顯示力值、位移、彎矩、撓度等數據，并動態繪制試驗曲線，便于用戶直觀掌握試驗進程與結果。

數據管理軟件

具備強大的數據存儲與管理功能，支持按試驗日期、電桿規格等條件檢索數據?？蓪υ囼灁?shù)據進行批量處理、統計分析，生成專業試驗報告，提升工作效率。

試驗流程

（一）試驗準備

檢查測試平臺各部件連接是否牢固，液壓系統油位是否正常，電源線路是否安全可靠。

將待測試電桿平穩放置于測試平臺，使用專用夾具固定電桿兩端，確保電桿軸線與加載方向一致。

在電桿關鍵部位安裝位移傳感器、力傳感器，連接便攜式無線采集模塊，完成傳感器校準與系統調試。

打開筆記本電腦，啟動控制軟件，設置試驗參數（如加載速率、最大載荷等），確認系統運行正常。

（二）試驗執行

點擊 “開始試驗” 按鈕，電動伺服液壓加載系統按設定速率平穩加載，數據采集系統實時采集力值、位移等數據，并傳輸至筆記本電腦。

試驗過程中，操作人員通過控制軟件實時監控試驗數據與曲線變化，觀察電桿變形情況，確保試驗安全進行。

當電桿達到預定試驗條件（如最大載荷、規定位移量）或出現破壞跡象時，系統自動停止加載，記錄試驗數據 。

（三）試驗后處理

關閉測試平臺電源，卸下電桿與傳感器，清理設備表面殘留污漬。

使用控制軟件導出試驗數據至 Excel 文件，進行數據分析與處理，計算電桿力學性能指標（如抗彎強度、抗剪強度等）。

生成試驗報告，內容涵蓋試驗基本信息、數據圖表、計算結果及結論，為電桿質量評估提供依據。
